加工定制	是	品牌	貝朗	種類	折彎?rùn)C(jī)
型號	BL-3D-5700	別名	轉頭機	用途	金屬線材折彎成型
電動機功率	3.5（kw）	外形尺寸	3310-2000- 1900（mm）	重量	2.8（t）
規格	3.0-8.0mm

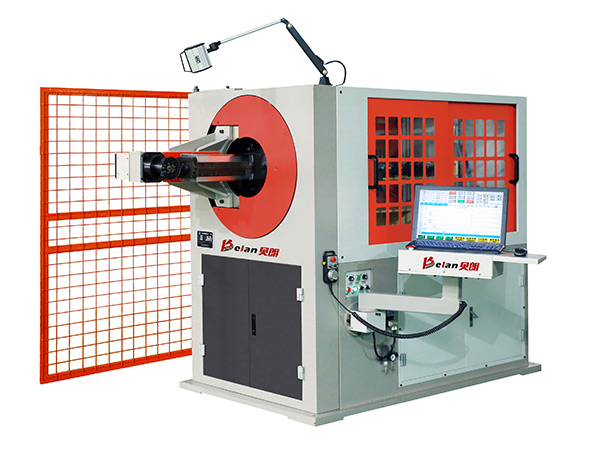

儀表盤骨架線材成型機結構原理：



1、由精密伺服電機驅動送線輪轉動，用專業儀表盤骨架線材成型機電腦系統控制各個驅動器執行各步成型，可以根據需要任意修改伺服電機緩升緩降曲線與伺服電機轉速，杜絕了機械傳動的沖擊，保證了實際傳送鐵線長度與理論計算長度一致；
2、在設計預算時，已經把每MM長度分為10段脈沖，進一步確保了長度精度的設置送線精度可以控制在300±10絲；
3、可調伺服剪剪切，可以保證圓圈切口的整齊性，剪切時間和退刀時間均可以在文本顯示器上直接修改；
4、設計有手動慢速送料、慢速退料功能，操作簡便、減少材料損耗。

      儀表盤骨架線材成型機BL-3D-5700主要應用于汽車零部件行業，其中包含汽車座椅鋼絲、汽車座椅配件成型；寵物籠配件；衛廚五金配件；園林工具配件、電子產品成型、玩具配件成型、電器配件成型、運動器材配件成型、 文具配件成型、儀器配件成型、儀表配件成型、發飾配件成型、廚衛掛件配件成型、 工藝品成型、超市貨架配件成型等所需的各類高精密金屬線材成型配件領域。

配件名稱	品牌產地
伺服電機、編碼器	SANYO
直線滑軌	臺灣上銀
開關電源	臺灣明緯
熒光屏	臺灣友達
變頻器	臺灣臺達
數控系統	拓普康
軸承	日本NSK
減速機	德國牛卡特/臺灣品宏
機座材質	A3鋼料
鍵盤	羅技
電腦主板	臺灣拓普康
滾珠絲桿	臺灣上銀

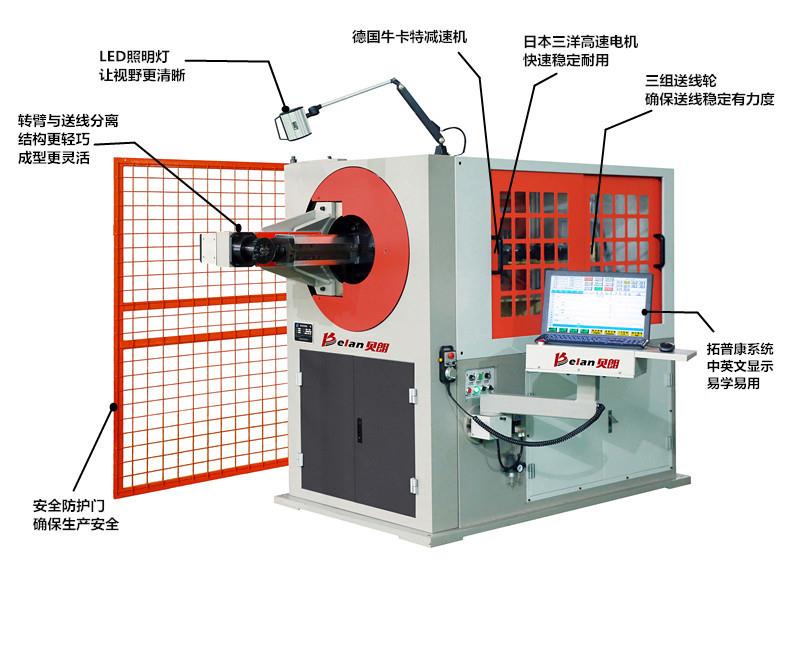

1、儀表盤骨架線材成型機原理上是轉頭不轉線，頭部結構輕巧，頭轉線不轉,確保生產運行快速穩定。

2、電腦開機、關機速度快、操作簡單方便。電腦界面可以邊生產邊調速邊改程序。

3、配置上采用日本進口高速電機，德國進口減速機，生產速度高于國內同行同類產品25%以上。

4、送線和轉臂，既分離又配合，轉頭時真正實現不轉線，可以實現較小外徑圓弧和多圓圈產品成型。

5、生產可實現在最慢速折角時角度無任何變化，生產穩定性更好。

6、軸承、齒輪等重要零部件采用臺灣進口配件，質保8760小時，設備耐用可靠。

7、精密度高，可以做2.0-14 mm 線徑范圍內的線材成型產品，誤差降到0.1 mm

8. 鋼絲對接機的配套使用，讓機臺的換線操作更方便。

9、可以連入互聯網，通過手機或電腦連入WIFI實現遠程控制，售后服務更方便。

10、完善的售后服務體系：廣東省范圍內24小時到達維修，省外48小時到達維修，江浙滬及華南華北

均有售后服務點，免費提供技術培訓支持！

型號	（Model No.）	BL-3D-5700
軸數	No. of Axis	5軸
加工線徑	input OD of Wire	硬料hard material Φ3.0 ～φ 6.0mm	軟料soft material Φ3.0 ～ φ8.0 mm
送線輪數	No. of Feeding Round	3組
送線軸伺服電機功率	Power of Wire Feeding Motor	3.5KW
轉臂軸伺服電機功率	Power of Turning Motor	2.7KW
切刀軸伺服電機功率	Power of Wire Cuter Motor	1.0KW
進退軸伺服電機功率	Power of Moving Motor	1.0KW
折角軸伺服電機功率	Power of Angle Control Motor	2.0KW
機器重量	Weight of Machine	2800KG
輸入電源	Input Power	380V/50HZ/3PH
機器尺寸 （長度X寬度X高度）	Size of Machine	3310mm X 2000mm X 1900mm



   1、電源電流及電壓1秒種以上波動應保證在±5%以內，設備可以正常運行。

   2、自動送料架與主機間隔距離2000mm以上。

   3、設備配備有USB接口，可實現數據讀取。

   4、電腦操作系統可以接入互連網，實現遠程控制和操作。生產效率及產量  在人機界面有顯示，達到規定產量后設備可自動停機。

   5、設備使用后齒輪箱及導軌滑塊要定期加潤滑油脂，周期60個工作日。

    1、正確安裝擺放

    機臺放置車間后，需要充分的地線接地，生產廠家在運輸過程中，有帶木板墊底的，需要把木板拿掉，墊上膠墊，這樣做的目的是防止儀表盤骨架線材成型機生產過程中，不會因機臺運行產生震晃。

  2、定期加機油和黃油

    加油的位置主要是卷曲、送線箱、和傳動齒輪等地方，長期保持線材成型機部分的磨合處有機油的潤滑，一般一個星期要檢查一次黃油；
  3、保持機臺的清潔

    每天下班前，員工需要把儀表盤骨架線材成型機表面擦拭干凈，如果長期不清潔，油污累積，會有電路參數發生改變的可能性，還有灰塵的長期侵蝕，讓機臺表面老化，影響美觀；
  4、正常操作使用
    特別注意盡可能不要生產超出線徑范圍的產品，以免降低設備的精度。機臺需要放置在通風和干燥的地方，防止受潮生銹或者損毀電路。
能夠做到及時用心的機臺保養，既可以保持儀表盤骨架線材成型機的精度和穩定性、延長使用壽命，還可以減少機臺的返修率。

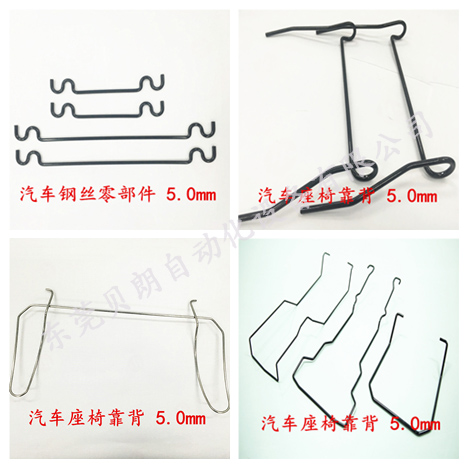

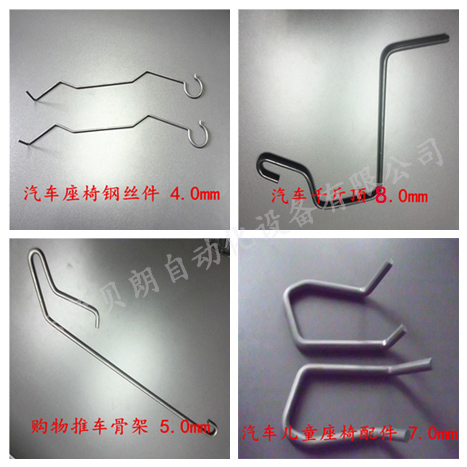

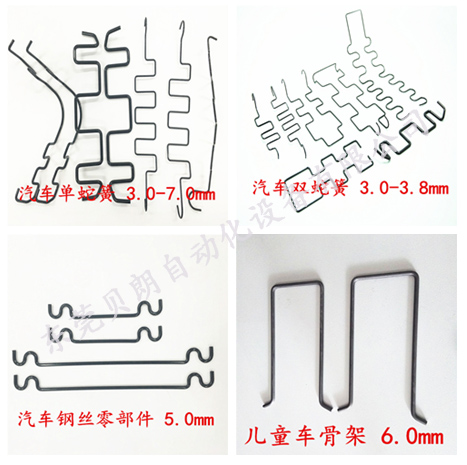

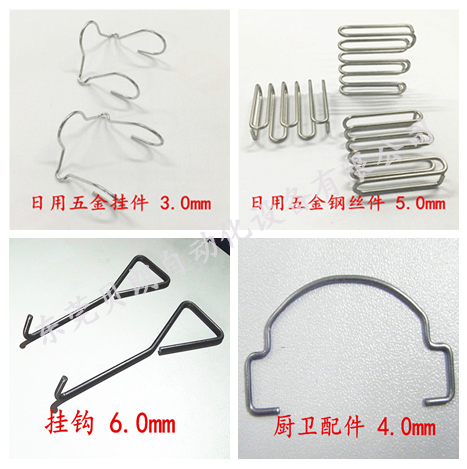

汽車配件成型

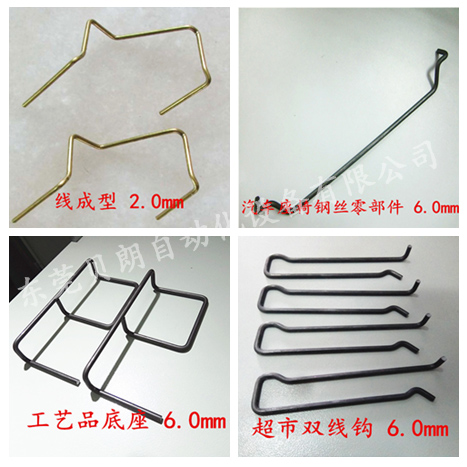

廚衛五金鋼絲成型

鋼絲成型

工藝品成型



溫馨提示：網站圖片展示有限，此款機型還有更多產品圖樣，詳情可咨詢客服。

如果您有圖樣，但不知選哪種設備，您可以在線咨詢，我們將第一時間給您答復。
